增加双电源

更新时间:2023-11-03

警示:

安装、使用前请先仔细阅读本说明书并遵守这些规则,谨防因违规操 作而导致危险的发生。

在使用和维护产品时,不得改变产品本安电路有关的电器元件的型 号、规格及其参数。对本质安全电路的改造只能由产品制造商进行, 并经有资质的检验机构检验合格后,方可使用。

严禁在有瓦斯、煤尘爆炸危险的环境中带电开盖。

该产品仅作为自动控制系统供电使用,严禁作为起动器功能使用!!

产品使用时,应确保本产品前级设备具有过载、短路、漏电、过欠压 保护功能!!

严禁改变原本安电路及关联电路中元器件的规格、型号和电气参数!!

通电使用前,请检查电源电压与产品的工作电压是否相符!!

使用时,该产品外壳应可靠接地。

严禁带电移动该产品。

使用屈服力≥640MPa  的紧固件。

维修后的设备,经检查合格后,方可投入使用。

如有元器件损坏需更换,务必请专业人士进行,或与本公司联试。

未按本说明书使用而造成的一切后果自负。


  • 产品详情

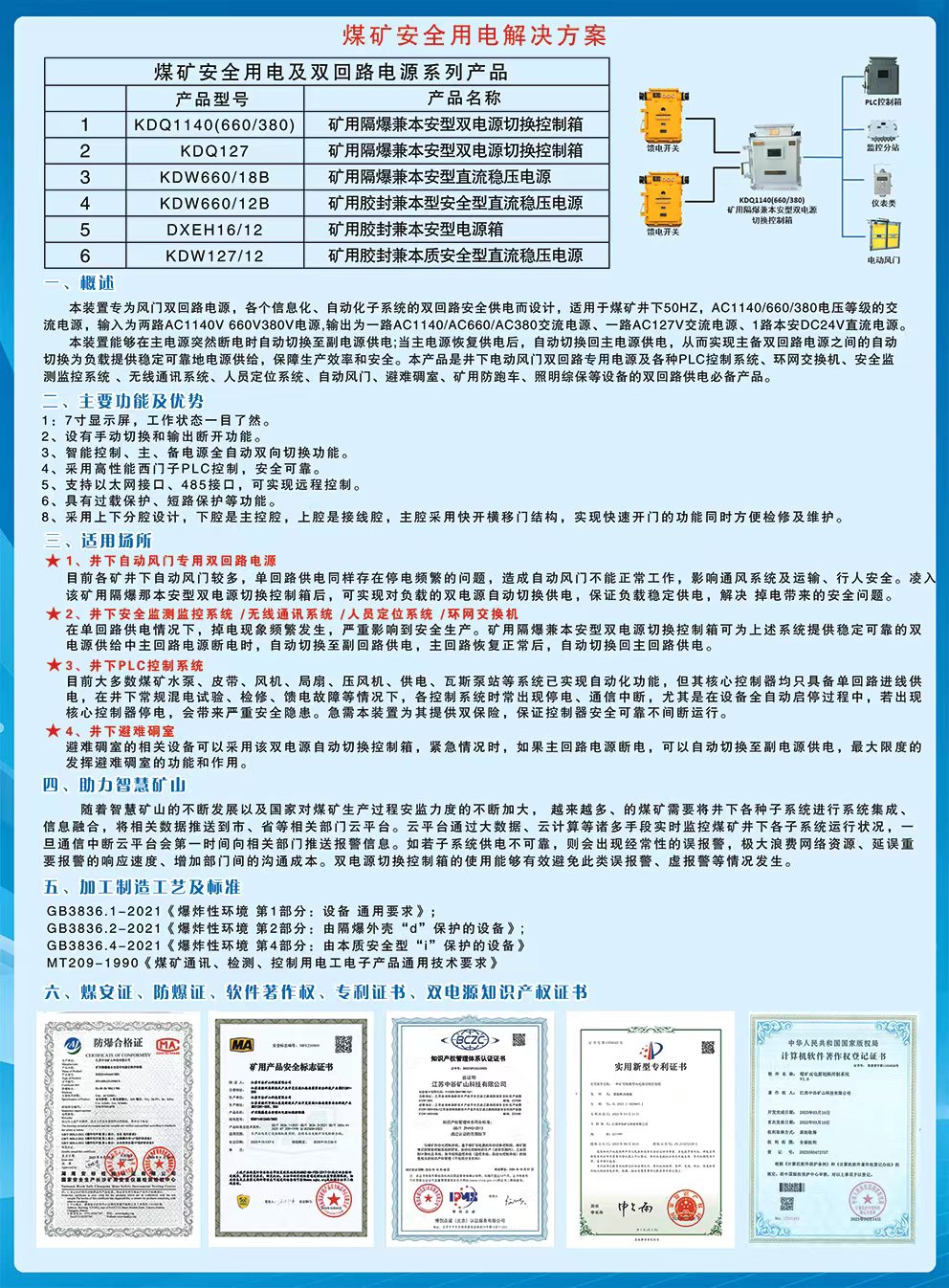

1 产品概述



1.1 产品功能

本装置专为煤矿井下各个信息化、自动化子系统的双回路安全供电而设计,适用于煤 矿井下50HZ,AC1140V,AC660或AC380V 电压等级的交流电源,输入为三路AC1140V,AC660V 或AC380V交流电 源,输出为多种形式的交流电源、直流电源、本安电源。能够在主电源 突然断电时自动切换 至副电源供电;当主电源恢复供电后,  自动切换回主电源供电,从 而实现主备双回路电源之 间的自动切换,为负载提供稳定可靠地电源供给, 保障生产效 率和安全。本产品普遍适用于井下环网交换机、监控分站、 自动风门、矿用防跑车、井 下照明综保、风机、水泵、皮带、瓦斯泵站等PLC 自动控制系统,以及其他需求AC660V 电 源的设备。



2 主要技术指标



1.1 功能及特点


2.1.1 功能

a) 输入主、备两路交流电源,输出多种形式电源;

b) 具有双电源手动、 自动切换功能;

c) 具有主、备电源互锁功能,保证任意时刻只有一路电源接通;

d) 具有模拟量信号和开关量信号采集与显示功能;

e) 具有继电器输出控制功能;

f) 能以RS485方式和以太网方式与下级设备进行通信;

g) 能以以太网方式与上级设备进行通信;

h) 具有停电机械闭锁装;

i) 输入的两回路之间有可靠的电气闭锁,  避免出现返送电或短路现象,两回路之间有 独立的接线柱。


2.1.2 特点

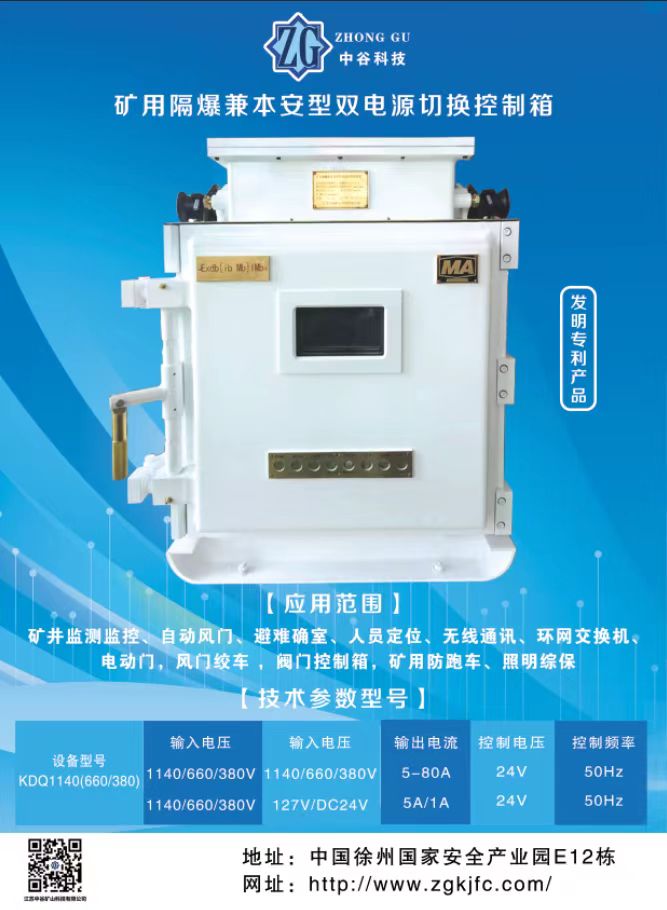

KDQ1140(660/380)矿用隔爆兼本安型双电源切换控制箱安装简单,接线方便,稳定 性高,采 用智能控制器,确保设备运行稳定性。可满足主、副电源双向自动切换功能, 主回路故障时 自动切换至副回路供电,  主回路恢复供电后,  自动切换至主回路,  全 程智能自动化,无需人 工辅助。 电压满足多种电压等级,使用范围广,可同时满足多 种设备同时使用。输入主、备两路交流电源,输出多种形式电源;

a) 设有手动切换和输出断开功能;

b) 智能控制、  主、备电源全自动双向切换功能;

c) 采用高性能西门子 PLC 控制,安全可靠;

d) 支持以太网接口、485 接口,可实现远程控制;

e) 具有各种保护功能;

f) PLC 预留多路开关量、模拟量输入输出接点,  方便用户接入其他控制设备;

g) 7寸显示屏,工作状态一 目了然。

3 使用条件



a) 最大平均相对湿度:  95%RH(25℃);

b) 大气压力:  80kPa~106kPa;

c) 无显著振动和冲击的场合;

d) 无破坏绝缘的腐蚀性气体场合;

e) 在井下有甲烷、煤尘爆炸性混合物的场合。

h) 7 寸显示屏,工作状态一 目了然。

4 外形尺寸及重量



a) 外形尺寸 (长×宽×高) :795×483×895 (mm) ;

b) 重量:约300kg;

5 工作原理



KDQ1140(660/380)矿用隔爆兼本安型双电源切换控制箱将现场的开关量、模拟量信 号采集 到控制箱内,通过内部程序的处理和逻辑运算,将开关量的控制信号输出,控 制现场设备的开停。同时双电源切换控制箱跟485通信设备和上位机进行数据交换,实


现远距离、大数据量的监测监控。

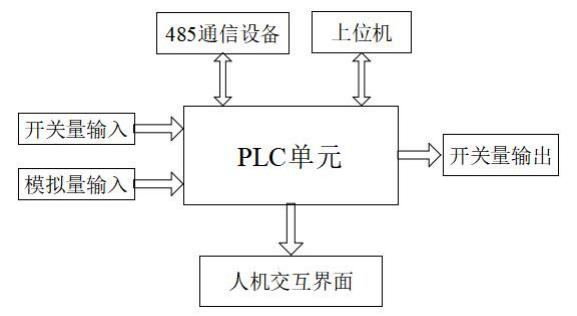

                                                   工作原理图



6 安装接线、使用与维护



6.1 接线

安装完成后,开始接线。检查接线端子是否连接可靠。

a) 打开箱盖,拧下喇叭嘴的压紧螺母,取下金属垫片及封装圈;

b) 将电源电缆通过喇叭嘴引入机壳内,连接到端子排的电源连接段;

c) 将通信线通过喇叭嘴引入机壳内,若采用RS485 通讯,则连接到端子排的通信端;若采 用以太网通信,则连接到以太网模块的光口SC连接口;

d) 将开关量输入电缆、模拟量输入电缆和开关量输出电缆分别通过喇叭嘴引入机壳内, 连接到端子排的开关量输入端、模拟量输入端和开关量输出端;

e) 电缆接好确认无误后,盖上箱盖,拧紧螺母压紧电缆;

f)  接通电源,各模块的LED 指示灯指示正常,CPU 模块上LED 指示在RUN 状态;

6.2 调整

本产品出厂前,已调整完毕,默认切换时间0 秒。如需调整,首先按画面翻页按钮,调 至参数设置界面,然后按参数选择按钮选择需要调整的参数名称,再根据需要按数值增 加或数值减少按钮。


6.3 使用注意事项

  运输、开箱及安装过程中,杜绝和避免强烈的振动和撞击。

  双电源切换控制箱在使用前仔细阅读系统内相关使用说明书。

  在安装之前检查双电源切换控制箱在运输时是否遭到损坏,所有螺钉是否松动,  如

有发现必须加以调整或更换。

  带电情况下试图对本设备进行安装或布线可能导致电击或设备运行故障,安装或删

除相关设备之前请确保已断开电源。

  开盖后,接线时注意不可用力过猛,以免螺丝滑扣,造成接触不良。

  如果安装错误的模块,本设备可能不可预测的运行,非专业人员或未经许可不得擅

自更换模块。

  安装接线完毕,必须检查连接线路正确及隔爆性能合格后,方能通电运行。   双电源切换控制箱内外接地一定要良好、可靠。

  维修时,打开防爆壳盖前,必须切断前级电源,以保证安全,严禁带电开盖检修作

  双电源切换控制箱的隔爆面不应碰损,保持清洁,维修时可用浸过汽油干净布擦洗,

汽油挥发后应涂上204- 1置换型锈油以防生锈。

  维修时注意保护隔爆面、紧固件、橡胶密封圈,不得改变本安电路以及与本安电路 有

关的元器件。

  井下严禁带电开盖。。

  两路进线电源必须保证同相序。

  电源箱安装完毕,并通过验收后,要定期进行检查,检查其工作是否正常,检查结

果进行记录,以备事后对系统做跟踪服务之用。

7 维修



a) 严禁带电开盖!!!

b) 未经联检的设备不可连接!!!

c) 不得随意更换、修理保护控制组件!!!

8 运输



8.1 包装后的双电源切换控制箱在避免雨雪直接淋袭的条件下,可适用于水运、陆运

及空运等各种运输方式。


9 贮存



产品包装后,可在温度-10℃~40℃ ,相对湿度不大于 90%的,干燥无腐蚀性物质的库 中存放 12 个月。


10 维护保养



(1) 使用过程中应指定专人负责产品的日常维护和保养,定期清理产品体表面的灰尘 和水,并对壳体表面缺损处进行补漆。

(2) 维护或维修时,开盖前一定要先断电,不得带电操作。

(3) 使用及维护过程中不得改变本安电路中电器元件的型号、规格及参数。只有经 过厂家培训且获得资格证书的修理人员才能对其进行故障处理。

(4) 产品必须可靠的接地。

(5) 产品的运输应符合水路、陆路运输及装载的要求,避免碰撞、水淋和腐蚀。

(6) 产品应存放在干燥、通风良好、无腐蚀性物质的库房内,短时露天存放应采取 防雨、雪措施。

(7) 观察窗玻璃应使用干净棉纱等定期擦去灰尘。

11 其他



随机文件包括:

a) 产品合格证 1 份

b) 使用说明书 1 份

c)  装箱单 1 份 注意事项:

1. 严格按照所给的参数给电器部分供电。

2.在保养和维修时,严禁带电开盖!严禁损伤隔爆面!引入装置必须压紧。          3.本产品不得随意与未经联检的设备连接。                                       4.所有关联、配接设备应进行防爆关联审查和检验,取得防爆关联审查检验合格后方可 接入。                                                                         5.检修时应注意防止失(注意不要碰坏隔面、接线盒盖板的紧固、不得丢失引入装置中 的密封圈,注意适当拧紧压缩螺母等)。


b:使用说明书

输入、输出电源接入

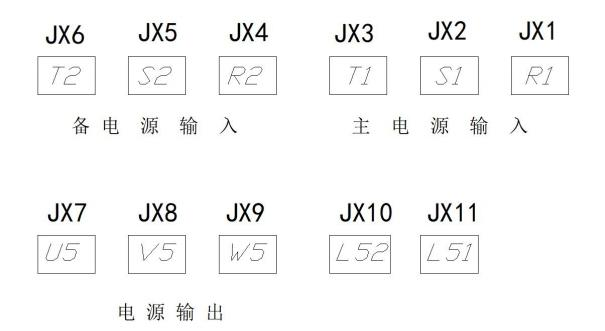

按照图纸要求,  在双电源柜相应的接线柱上接入主回路电源与备用回路电源。 JX1 、JX2、JX3 三个接线柱分别接主电源输入的 R1、S1、T1;

JX4 、JX5、JX6 三个接线柱分别接备用电源输入的 R2 、S2 、T2;

JX7 、JX8、JX9 三个接线柱分别接电源输出的 U6 、V6、W6。

电源接通后将柜体左侧开关扳至“通”字处,  双电源控制箱通电。


1 双电源操作简介

随机文件包括:

a) 产品合格证 1 份

b) 使用说明书 1 份

2 双电源操作简介

触摸屏可通过壳体中部按键对其进行操作,可进行画面翻页、控制模式选择、手动切换, 手动全断、参数选择、数值增加、数值减小、漏电试验等操作。具体应对应触摸屏上显示 的 按键功能,进行操作。

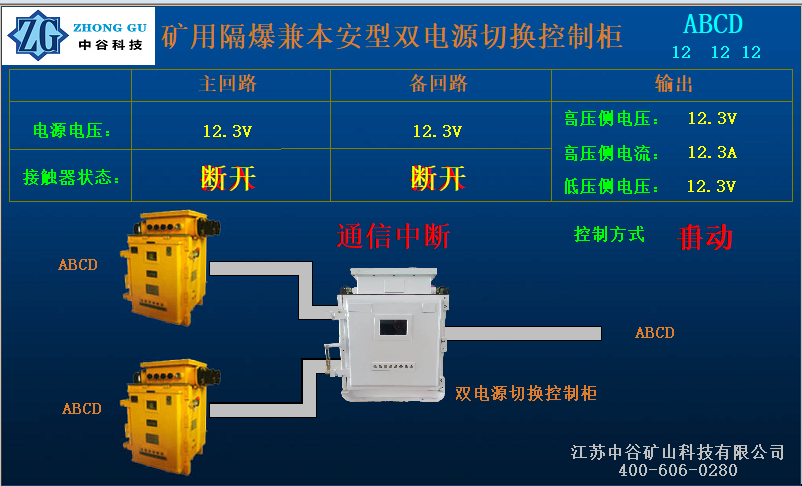

操作界面包括主备回路的输入电源电压、接触器状态,输出电压、电流以及控制方 式。  并且显示电流由馈电开关到双电源控制柜到负载的流向。


3 自动切换方式

在双电源控制箱处于自动控制模式下,当主回路和备用回路都有电时,双电源控 制柜优 先选择主回路电源作为输入电源。当主回路电源断电时,双电源控制柜自动 切换到备用回路,  由备用回路供电。主备电源切换中间延时时间可以调节,来控制 自动切换期间的延时。具体 操作为画面的第二页,通过参数选择、数值增加、数值 减少来调节延时时间。双电源控制柜 不断电,主回路供电恢复时,双电源控制柜会 自动切换为主回路供电。

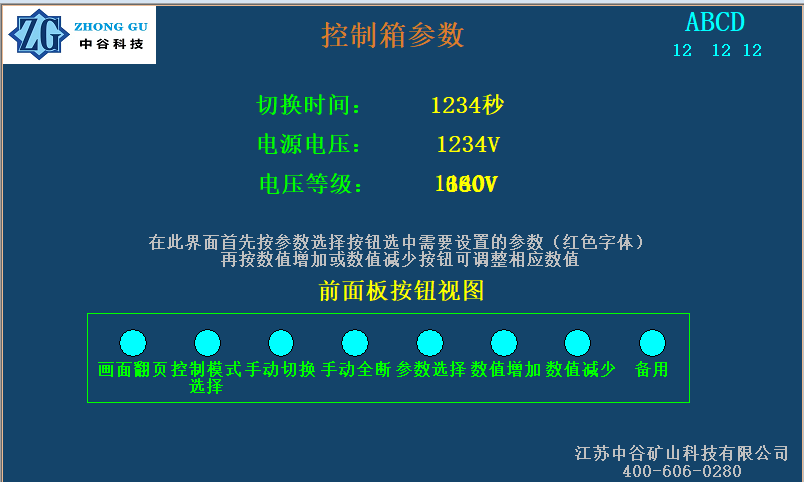

需要修改切换间隔时间时,需通过画面翻页按钮将画面切换到第二页。参数文字显 示为红色时,表示当前选中参数为该参数。切换时间显示为红色,  所以当前选中参 数即为切换时间,此时,  按数值增加按钮,可以增大切换时间,按数值减少按钮,  可 以 减小切换时间。如果切换时间显示为绿色,则表示当前选中参数并不是切换时间, 此时,可以通过按动参数选择按钮直到切换时间显示为红色。


4 手动切换方式

在双电源控制柜处于手动切换状态下,双电源控制柜输入回路的选择由操作者选 择输入 回路。可根据现场需求切换输入电流回路,可做到主回路与备用回路之间的 手动切换,以及做到手动全断将主回路与备用回路全断。

处于自动切换模式时,按下控制模式选择按钮,将转换为手动切换模式,  再按一

次控制模式选择按钮,可以回到自动切换模式。

手动切换模式下,按下手动全断按钮,可以将主回路与备用回路全部断开;  按下

手动切换按钮,可以在主回路和备用回路之间切换。


感谢您选用本公司的产品

若遇到其他的问题,请联系我公司。
