YHJ12

1 产品概述

1.1 产品特点

YHJ12矿用本安型人员计数仪为矿用本质安全型设备，用于井下安全场所，统计井下特定区域的进出人数，主要为井下区域限员的管理提供技术支持。

1.2 适用范围

本人员计数仪适用于有瓦斯、煤尘爆炸危险的煤矿井下、露天煤矿、选煤厂等工作场所。

1.3 型号说明

1.4 防爆型式及防爆标志

防爆型式：矿用本质安全型，防爆标志为“Ex ib I Mb”。

2 环境条件

2.1人员计数仪应能在下列环境中正常工作：

a) 环境温度：0℃～+40℃；

b) 最大相对湿度：95%（+25℃）；

c) 大气压力：80kPa～106kPa；

d) 煤矿井下有瓦斯、煤尘等爆炸危险的环境；

e) 无强烈震动和冲击的地方；

f) 无破坏金属和绝缘材料的腐蚀性气体的地方；

g) 环境噪声不大于75dB(A)。

2.2 人员计数仪能承受的最恶劣的贮运条件为：

a) 最低环境温度：-40℃；

b) 最高环境温度：+60℃；

c) 平均相对湿度：95%（+25℃）；

d) 振动：加速度50m/s2；

e) 冲击：峰值加速度500m/s2。

3 外形尺寸及重量

外形尺寸图如图1所示：228mm×236m×175mm；

重    量：约4kg。

4电气性能

4.1 工作电源

a) 额定工作电压：DC12V；

b) 最大工作电流：≤1.4A。

4.2 以太网电口

a) 接口数量：2路；

b) 传输方式：TCP/IP全双工；

c) 传输速率：100Mbps；

d) 信号工作电压峰峰值：≤5V；

e) 最大传输距离：80m（使用MHYV4×2×1/0.97通信电缆）。

4.3 以太网光口

a) 接口数量：2路；

b) 传输方式：TCP/IP全双工（波长为1310nm的单模光纤）；

c) 传输速率：100Mbps；

d) 光发射功率：-15dBm～0dBm（0.03mW～1mW）；

e) 光接收灵敏度：≤-25dBm；

f) 最大传输距离：10km。（使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。

4.5 输入输出信号

a) 4路接点型开关量信号输入:接入电阻≤300Ω时可靠导通；接入电阻≥90kΩ时可靠断开；

b) 4路无源继电器信号输出:接点容量为DC12V/1A（阻性负载），接触电阻≤1Ω。

5.6 声级强度：≥85dB(A)

5.7 本安参数:Ui：12.5V；Ii：1.6A；Ci：0µF；Li：0µH。

4.7 功能

a) 计数仪具有统计经过(进入、离开)特定区域人员数量，并转换为以太网光电信号输出的功能；具有LED白光辅助照明功能，当环境照度过低时自动启动。

b) 计数仪具有超员报警功能，统计人数超过设定值时，设备将输出语音报警或者开关量信号。

5 安装

5.1 设备安装

人员计数仪应放置在通风、没有淋水、易于安装的地方。垂直于地面安装，安装高度距地面（2.5m～6.0m）。

5.2 设备工作

人员计数仪正确连接后，接通电源，即可以和主控计算机进行通讯，完成通信功能，同时指示灯指示相应的工作状态。

5.3 操作使用

a) 人员计数仪由本安电源供电。

b) 把主控计算机或者环网的RJ45信号线或者光纤线连线接到人员计数仪的网络电口或者网络光口处。或者使用连接到主控计算机的无线基站连接到人员计数仪的无线信号。

c) 确认连接成功后，在主控计算机上打开摄像机操作软件或者进入到摄像机WEB界面，输入用户名和密码登录，就可以看到图像。

6 故障分析与处理

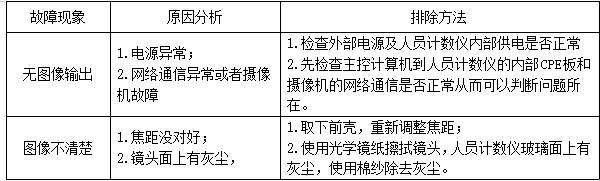

人员计数仪出现故障、原因判断及处理方法，见表1。

7 维护和保养

a) 定期检查人员计数仪的使用情况，确保人员计数仪完好无损；

b) 对于尘土较大的使用环境，要定期对设备表面进行清扫，避免尘土覆盖；

c) 如需清洗设备表面，请用微湿的干净布擦拭。切勿使用易燃溶剂如酒精、苯、稀释剂等清洗；

d) 内部清洁除尘，请通知专业维护人员，请勿自行操作；

e) 如果人员计数仪出现异常状态，请勿使用，须及时更换，请专业人员维修，切勿自行开启；

f) 产品只能与说明书中规定的设备配接使用，与其它设备配接时，须经防爆检验；

g) 维修时不得随意更改产品本安电路和与本安电路有关的元器件的参数、规格、型号。

8 安全警示

a) 在使用与维护中严禁改变本安电路和与本安电路有关的元器件规格、型号和参数；

b) 不得与未经防爆联检的设备配接使用。

9 运输

a) 包装后的人员计数仪在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式；

b) 运输中应有遮蓬，注意防日晒、防雨水、防尘埃、防机械损伤；应避免酸、碱及其它腐蚀性气体的腐蚀；避免强烈颠簸震动与撞击。

10 贮存

包装后的人员计数仪应能在温度为-10℃～+40℃，相对湿度不大于90％环境中贮存12个月。

附录：关联装置
